AI-Extension 浏览器插件技术架构文档

一、架构概述

AI-Extension 是一个基于 WXT 框架构建的智能浏览器扩展插件，通过集成 MCP (Model Context Protocol) 协议，将任意网页转换为可被 AI 智能体操控的智能应用。该插件采用模块化设计，支持多域名工具协同、灵活的执行环境配置、远程控制以及内置的智能无障碍操作能力。

核心设计理念

零侵入式集成：通过浏览器扩展机制，无需修改现有应用即可实现智能化
MCP 协议标准化：基于标准 MCP 协议，兼容各类 MCP Host（如 Cursor、CodeMate、Coze 等）
多环境执行支持：支持主世界（Main World）和 Content Script 两种执行环境，适应不同场景
渐进式增强：通过工具注册机制，可按需为特定域名配置专属工具

快速架构概览

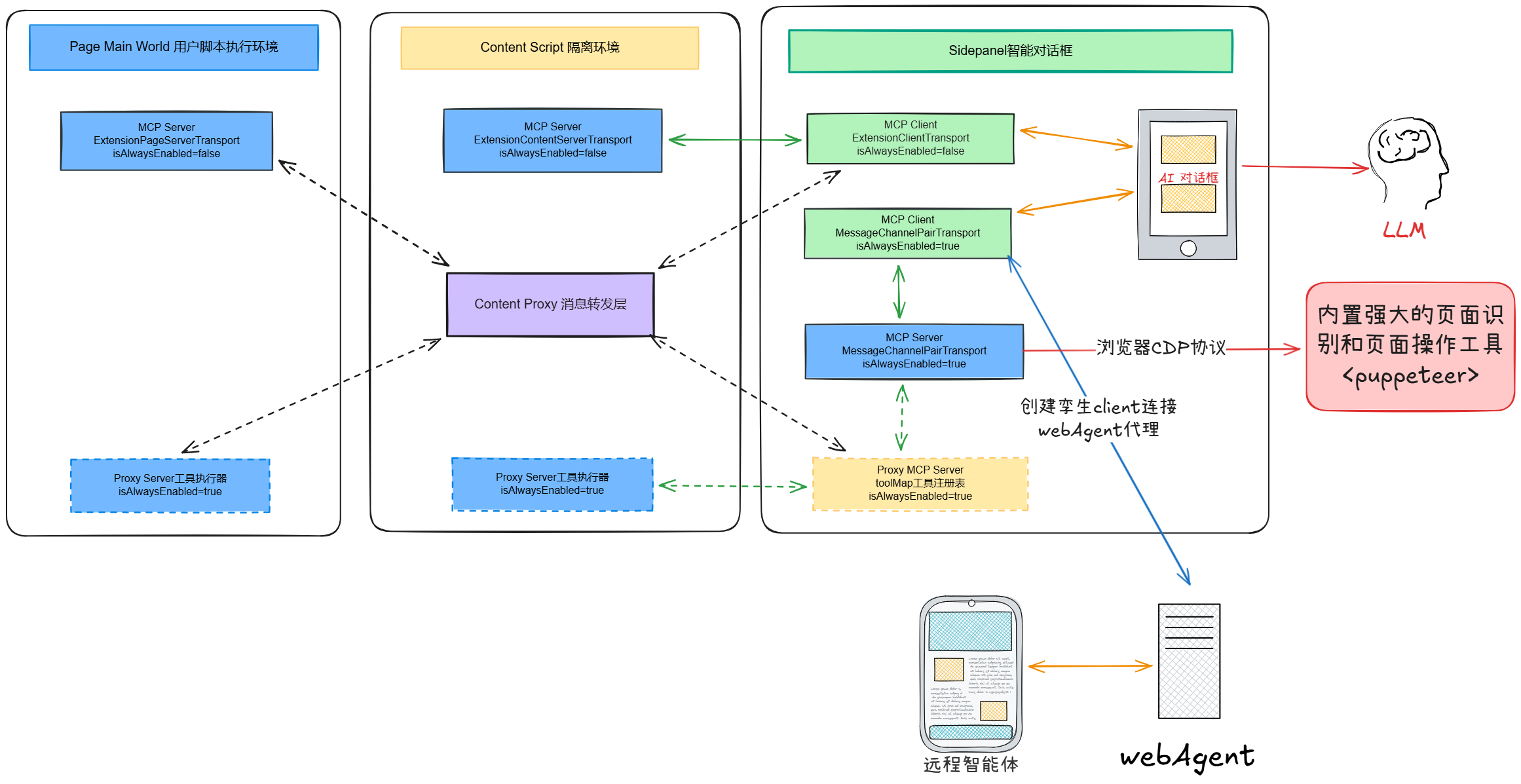

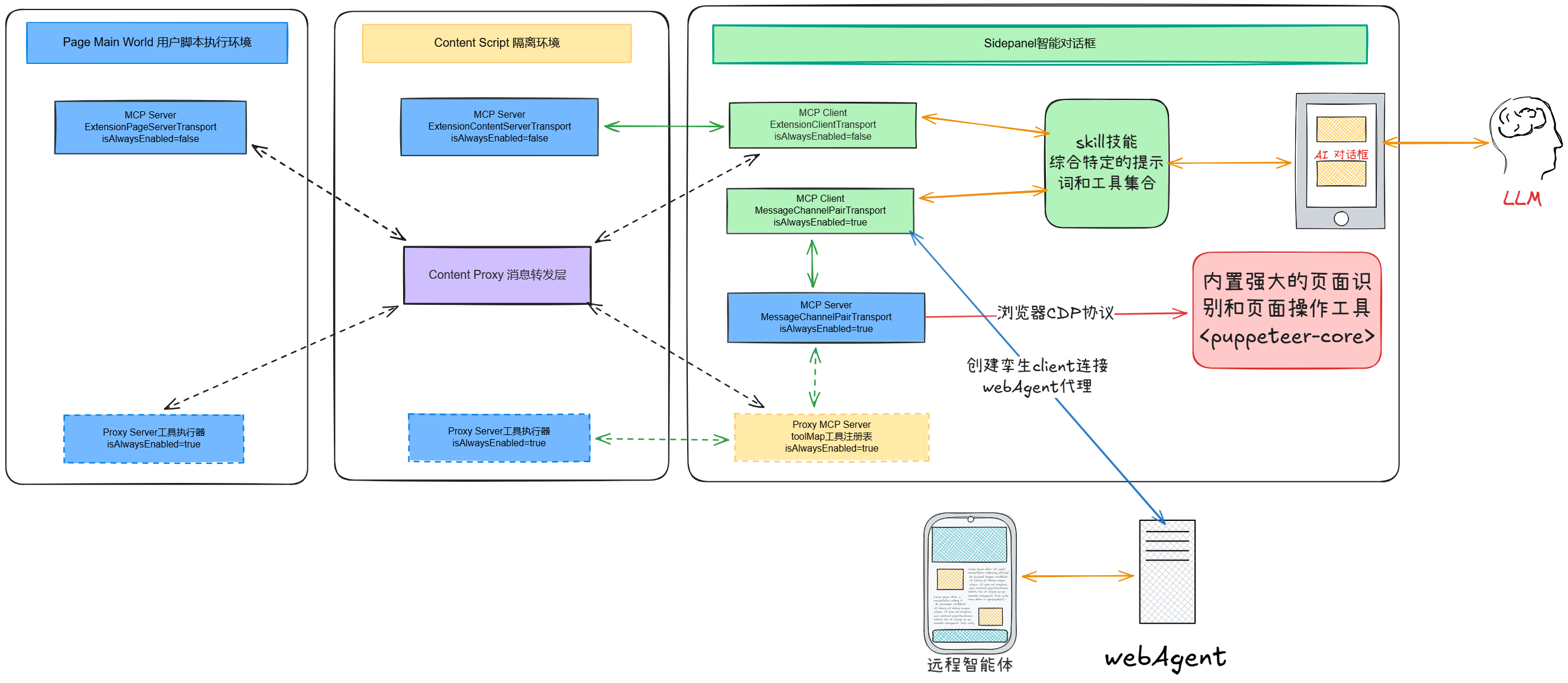

AI-Extension 浏览器插件架构图

上图展示了 AI-Extension 浏览器插件的整体架构。插件通过 MCP 协议连接 AI Agent 与网页工具，支持在 Sidepanel、Content Script 和 Page World 三种环境中执行工具。工具配置通过 mcp-servers/ 目录按域名组织，系统自动匹配并加载对应的工具。同时，插件内置了无障碍树操作能力，支持远程控制和云端工具集成，实现了从工具定义到 AI 操控的完整闭环。

二、系统架构概述

AI-Extension 浏览器插件的系统架构分为三个主要层次：

浏览器环境层

Page World (主世界)：

网页页面：用户访问的实际网页
User Script：通过动态注入的方式在主世界执行脚本
MCP Server (Page Context)：在主世界上下文中注册的 MCP 服务器和工具

Content Script 隔离环境：

Content Script：浏览器扩展的隔离脚本执行环境
MCP Server (Content Context)：在 Content Script 中注册的 MCP 服务器和工具
Content Proxy：作为消息代理，在不同上下文间路由消息

Extension 环境：

Background Script：后台脚本，负责脚本注入和消息处理
脚本注入器：动态注入 User Script 到页面主世界
Sidepanel UI：侧边栏用户界面
MCP Server (Sidepanel Context)：侧边栏中的 MCP 服务器
无障碍树 (Accessibility Tree)：基于 Puppeteer 的页面无障碍信息获取
额外工具集 (Extra Tools)：内置的智能操作工具

外部系统层

AI Agent：支持 Cursor、CodeMate、Coze 等各类 MCP Host
远程控制器 (Remoter)：支持 PC 端、移动端的远程控制
云端 MCP 服务：支持集成云端 MCP 工具市场

MCP 工具配置层

meta.ts：工具元信息配置文件，定义工具的基本信息和行为
工具注册 (index.ts)：工具的具体实现和注册逻辑
域名目录 (mcp-servers/)：按域名组织的工具目录结构

架构交互流程

工具加载流程：系统根据页面 hostname 从 mcp-servers/ 目录匹配对应的工具配置，通过 meta.ts 确定执行环境类型，然后加载相应的工具代码。
消息通信流程：
- AI Agent 通过 MCP 协议与 Sidepanel MCP Server 通信
- Sidepanel MCP Server 通过 Runtime Message 与 Content Proxy 通信
- Content Proxy 通过 Window Message 与 Page World 或 Content Script 通信
- 工具执行结果按相反路径返回
工具执行流程：
- 对于 pageMcpServer 类型：Background Script 注入 User Script 到主世界，工具在主世界执行
- 对于 contentScriptMcpServer 类型：工具直接在 Content Script 环境中执行
- 所有工具调用都通过 Content Proxy 进行消息路由
智能操作流程：
- Sidepanel 中的无障碍树工具通过 Puppeteer 连接页面
- 获取页面无障碍信息并分配唯一 UID
- AI 根据 UID 执行点击、输入等操作
- 操作后自动获取新快照以验证结果

三、核心架构组件

3.1 执行环境层

插件支持两种执行环境，通过 meta.ts 中的 type 字段配置：

3.1.1 主世界执行环境 (pageMcpServer)

特点：

工具代码在主世界的 JavaScript 上下文中执行
可访问页面原有的 JavaScript 内存和变量
能够直接调用页面内的方法和 API
需要 Chrome 120+ 支持 userScripts API

实现机制：

typescript

// background.ts 中动态注入 User Script
browser.runtime.onMessage.addListener((message) => {
  if (message.type === 'inject-mcp-scripts') {
    injectMainScript(hostname, tabId) // 使用 userScripts API 注入
  }
})

适用场景：

需要访问页面内部状态或方法
需要与页面 JavaScript 深度集成
页面使用复杂的状态管理（如 React、Vue 状态）

3.1.2 Content Script 执行环境 (contentScriptMcpServer)

特点：

工具代码在 Content Script 隔离环境中执行
无法访问页面 JavaScript 内存
只能通过 DOM API 操作页面
更安全，不影响页面原有逻辑

实现机制：

typescript

// content.ts 中直接创建 MCP Server
if (mcpMeta.type === 'contentScriptMcpServer') {
  await createProxyMcpServer(tabId) // 在 Content Script 中创建
}

适用场景：

只需 DOM 操作，无需访问页面 JS
需要更高的安全隔离
简单的页面交互需求

3.2 工具注册与发现机制

3.2.1 目录结构

mcp-servers/
├── index.ts              # 工具加载和匹配逻辑
├── types.d.ts            # TypeScript 类型定义
├── www.baidu.com/        # 域名工具目录
│   ├── meta.ts          # 工具元信息配置
│   └── index.ts         # 工具注册实现
└── opentiny.design/      # 另一个域名工具
    ├── meta.ts
    └── index.ts

3.2.2 工具匹配流程

工具匹配流程如下：

页面加载：当用户访问网页时，Content Script 获取当前页面的 hostname（如 www.baidu.com）
工具匹配：Content Script 调用 getMcpMetaInfo(hostname) 方法，系统遍历 mcp-servers/ 目录下所有域名的 meta.ts 文件
配置返回：找到匹配的域名配置后，返回对应的 meta.ts 配置信息（包含 type、url、isAlwaysEnabled 等字段）
执行环境判断：
- 如果 type === 'pageMcpServer'：Content Script 通知 Background Script 注入 User Script 到页面主世界，工具在主世界中注册和执行
- 如果 type === 'contentScriptMcpServer'：工具直接在 Content Script 环境中注册和执行
工具注册：根据匹配到的域名配置，加载对应的 index.ts 文件，调用 server.registerTool() 注册工具

3.2.3 工具注册示例

typescript

// mcp-servers/www.baidu.com/index.ts
export default ({ server, z }) => {
  // 注册搜索框填充工具
  server.registerTool(
    'fill-textarea',
    {
      title: '填充搜索框',
      description: '填充百度搜索框的内容',
      inputSchema: { text: z.string() }
    },
    async ({ text }) => {
      const textarea = document.getElementById('kw')
      textarea.value = text
      return { content: [{ type: 'text', text: '填充完成' }] }
    }
  )
}

3.3 消息通信架构

插件内部采用多层消息通道实现不同上下文间的通信，确保 AI Agent、Sidepanel、Content Script 和 Page World 之间的消息能够正确路由。

消息流向

请求流向（AI Agent → 工具执行）：

AI Agent 通过 MCP 协议向 Sidepanel MCP Server 发送工具调用请求
Sidepanel MCP Server 通过 Runtime Message 将请求转发给 Content Proxy
Content Proxy 根据工具类型，通过 Window Message 将请求发送到：
- Page World（如果工具在主世界执行）
- Content Script（如果工具在 Content Script 环境执行）

响应流向（工具执行结果 → AI Agent）：

Page World 或 Content Script 执行工具后，通过 Window Message 将结果返回给 Content Proxy
Content Proxy 通过 Runtime Message 将结果转发给 Sidepanel MCP Server
Sidepanel MCP Server 通过 MCP 协议将结果返回给 AI Agent

消息类型

工具调用请求：AI Agent 发起的工具调用，包含工具名称和参数
工具执行结果：工具执行完成后返回的结果，包含执行状态和返回内容
工具注册通知：工具注册时向 Sidepanel 发送的通知，用于更新可用工具列表
快照数据：无障碍树快照数据，用于 AI 理解页面结构

3.3.1 Content Proxy 消息代理

Content Proxy 作为消息中转站，负责在不同上下文间路由消息：

typescript

// utils/contentProxy.ts
export const createContentProxy = (tabId: number) => {
  // 监听 Sidepanel -> Content 的工具调用
  browser.runtime.onMessage.addListener((message) => {
    if (message.type === 'execute-tool-from-sidepanel-to-content') {
      // 转发到 Page World 或 Content Script
      window.postMessage({ ...message, requestId }, '*')
    }
  })

  // 监听 Page -> Content 的工具响应
  window.addEventListener('message', (event) => {
    if (event.data.type === 'execute-tool-from-page-to-content') {
      // 转发回 Sidepanel
      sendRuntimeMessage('execute-tool-from-content-to-sidepanel', data, 'content->side')
    }
  })
}

3.4 内置智能功能

3.4.1 无障碍树快照系统

插件内置了类似 Chrome DevTools MCP 的无障碍树操作能力，使 AI 能够自动识别页面元素并执行操作。

操作流程：

AI 请求操作：AI Agent 需要操作页面时，首先调用 takeSnapshot 工具获取页面当前状态
获取快照：
- 系统通过 Puppeteer 连接到目标标签页
- 使用 Puppeteer 的 accessibility.snapshot() API 获取页面的无障碍树结构
- 为每个可操作的节点分配唯一的 UID（格式：snapshotId_counter，如 1_5）
- 返回包含所有节点信息的快照结构
AI 分析选择：AI 根据用户意图和快照中的节点信息（角色、名称、描述等），选择需要操作的节点 UID
执行操作：AI 调用相应的操作工具（click、fill、selectOption 等），传入选定的 UID
DOM 操作：系统根据 UID 找到对应的 DOM 节点，执行实际的点击、输入等操作
自动更新快照：操作完成后，系统自动获取新的快照，确保 AI 能够感知页面状态的变化，继续后续操作

核心实现：

typescript

// entrypoints/sidepanel/utils/snapshotManager.ts
export class SnapshotManager {
  async createTextSnapshot(verbose = false): Promise<Snapshot> {
    // 使用 Puppeteer 的 accessibility API
    const rootNode = await this.page.accessibility.snapshot({
      includeIframes: true,
      interestingOnly: !verbose
    })

    // 为每个节点分配唯一 UID
    const assignIds = (node) => {
      const uid = `${snapshotId}_${idCounter++}`
      // ...
    }

    return snapshot
  }
}

内置工具集：

takeSnapshot：获取页面无障碍树快照
click：通过 UID 点击元素
fill：通过 UID 输入文本
selectOption：通过 UID 选择下拉选项
getPageInfomation：提取页面文本信息
openUrl：打开新网址

3.4.2 自动路径规划

AI 可以通过以下流程自动规划操作路径：

获取页面状态：调用 takeSnapshot 获取当前页面结构
分析目标：根据用户意图分析需要操作的元素
执行操作：使用 UID 执行点击、输入等操作
验证结果：自动获取新快照，确认操作结果

3.5 远程控制架构

3.5.1 Remoter 组件

插件支持通过 Remoter 实现远程控制，允许用户通过移动端、PC 端或 Web 页面远程操控浏览器中的网页。

被控端（Extension）：

Page MCP Server：在页面中注册的 MCP 服务器，提供工具能力
Session ID：每个被控页面都有唯一的 Session ID，用于标识连接
Remoter 浮动按钮：页面右下角的浮动按钮，提供二维码和连接信息

控制端：

移动端扫码：通过扫描二维码连接，在手机上远程控制
PC 端对话框：通过 Sidepanel 中的对话框直接连接
Remoter Web 页面：通过访问 Web 页面输入 Session ID 连接

代理服务器：

Agent Server (WebMCP Proxy)：作为中间代理服务器，转发 MCP 协议消息

连接流程：

页面中的 MCP Server 注册并生成 Session ID
Remoter 浮动按钮显示二维码和 Session ID
控制端（移动端/PC 端/Web 页面）通过扫码或输入 Session ID 连接到代理服务器
代理服务器通过 Session ID 找到对应的被控端 MCP Server
控制端通过 MCP 协议调用工具，代理服务器转发到被控端
被控端执行工具后，结果通过代理服务器返回给控制端

3.5.2 Session 管理

typescript

// 生成 Session ID
const sessionId = serverTransport.sessionId
localStorage.setItem('mcp-sessionId', sessionId)

// 远程连接
const { sessionId } = await client.connect({
  url: 'https://agent.opentiny.design/api/v1/webmcp-trial/mcp',
  agent: true,
  sessionId: localStorage.getItem('mcp-sessionId')
})

3.6 多域名工具协同

插件支持多个域名的工具协同工作，通过 meta.ts 配置工具间的依赖关系：

typescript

// meta.ts 配置示例
export default {
  name: 'opentiny.design',
  type: 'contentScriptMcpServer',
  url: 'https://opentiny.design',
  toolsJumpLinks: {
    'create-document': 'https://opentiny.design/docs/create',
    'edit-document': 'https://opentiny.design/docs/edit/123'
  },
  // 工具执行前需要打开的网址
  preOpenUrls: [
    'https://opentiny.design/login'
  ]
}

协同机制：

AI 可以调用不同域名的工具
插件自动处理页面跳转和标签页管理
支持跨域操作流程编排

3.7 生成式 UI 集成

插件集成了生成式 UI，可快速将工具执行结果反馈给 AI：

typescript

// 工具返回格式支持多种内容类型
return {
  content: [
    { type: 'text', text: '操作完成' },
    { type: 'schema-card', schema: { /* UI Schema */ } }
  ]
}

UI Schema 渲染：

支持动态表单生成
支持交互式卡片展示
支持流式更新

四、技术亮点详解

4.1 专属 MCP 工具快速定义

技术实现：

声明式工具注册：开发者只需在 index.ts 中使用 server.registerTool() 注册工具
自动构建系统：通过 vite-plugin-mcp-servers 插件自动编译和打包工具代码
域名自动匹配：系统根据页面 hostname 自动加载对应的工具配置

优势：

无需手动配置 MCP Server 和 Transport
工具代码自动隔离，互不干扰
支持 TypeScript 类型检查

4.2 极低改造成本

零侵入设计：

无需修改现有应用代码
通过浏览器扩展机制注入能力
工具配置与业务代码完全分离

快速接入流程：

在 mcp-servers/ 目录下创建域名目录
编写 meta.ts 和 index.ts
重启插件即可生效

4.3 灵活的执行环境配置

双环境支持：

主世界环境：适用于需要深度集成的场景
Content Script 环境：适用于简单 DOM 操作的场景

配置示例：

typescript

// meta.ts
export default {
  type: 'pageMcpServer', // 或 'contentScriptMcpServer'
  // ...
}

4.4 多域名工具协同

协同机制：

支持在工具配置中定义 toolsJumpLinks，实现工具到特定 URL 的映射
支持 preOpenUrls 配置，自动打开依赖页面
插件自动管理多个标签页的状态

使用场景：

跨页面工作流程
多步骤任务编排
依赖页面自动准备

4.5 内置智能功能

无障碍树操作：

基于 Puppeteer 的无障碍 API
自动分配节点 UID
支持快照自动更新

自动路径规划：

AI 可以通过快照理解页面结构
自动选择最佳操作路径
无需手动编写工具代码

4.6 远程操控支持

多端支持：

PC 端：通过 Sidepanel 对话框
移动端：通过二维码扫码
Web 端：通过 Remoter 页面

连接方式：

支持 SSE (Server-Sent Events)
支持 WebSocket
支持 HTTP Stream

4.7 极速与 AI 互动反馈

流式响应：

工具执行结果实时流式返回
支持生成式 UI 动态渲染
减少等待时间，提升交互体验

4.8 快速接入云端工具

MCP 市场集成：

支持从 MCP 市场加载云端工具
支持自定义 MCP 服务器配置
本地工具与云端工具协同工作

配置示例：

typescript

// meta.ts
customMarketMcpServers: [
  {
    id: 'ppt-mcp',
    name: 'PPT文档MCP服务器',
    url: 'https://agent.opentiny.design/servers/ppt-mcp/sse',
    type: 'sse',
    enabled: true
  }
]

五、总结

AI-Extension 浏览器插件通过创新的架构设计，实现了：

零侵入式智能化：无需修改现有应用即可接入 AI 能力
灵活的配置方式：支持多种执行环境和工具注册方式
强大的内置能力：提供类似 Chrome DevTools MCP 的智能操作能力
完善的远程控制：支持多端远程操控和云端工具集成
高效的开发体验：声明式工具定义，自动化构建部署

该架构为 Web 应用的智能化提供了完整的解决方案，为开发者提供了便捷的工具定义方式，为 AI Agent 提供了强大的网页操控能力。通过八大核心亮点的有机结合，AI-Extension 实现了从工具定义到 AI 操控的完整闭环，为 Web 应用智能化领域树立了新的标杆。
